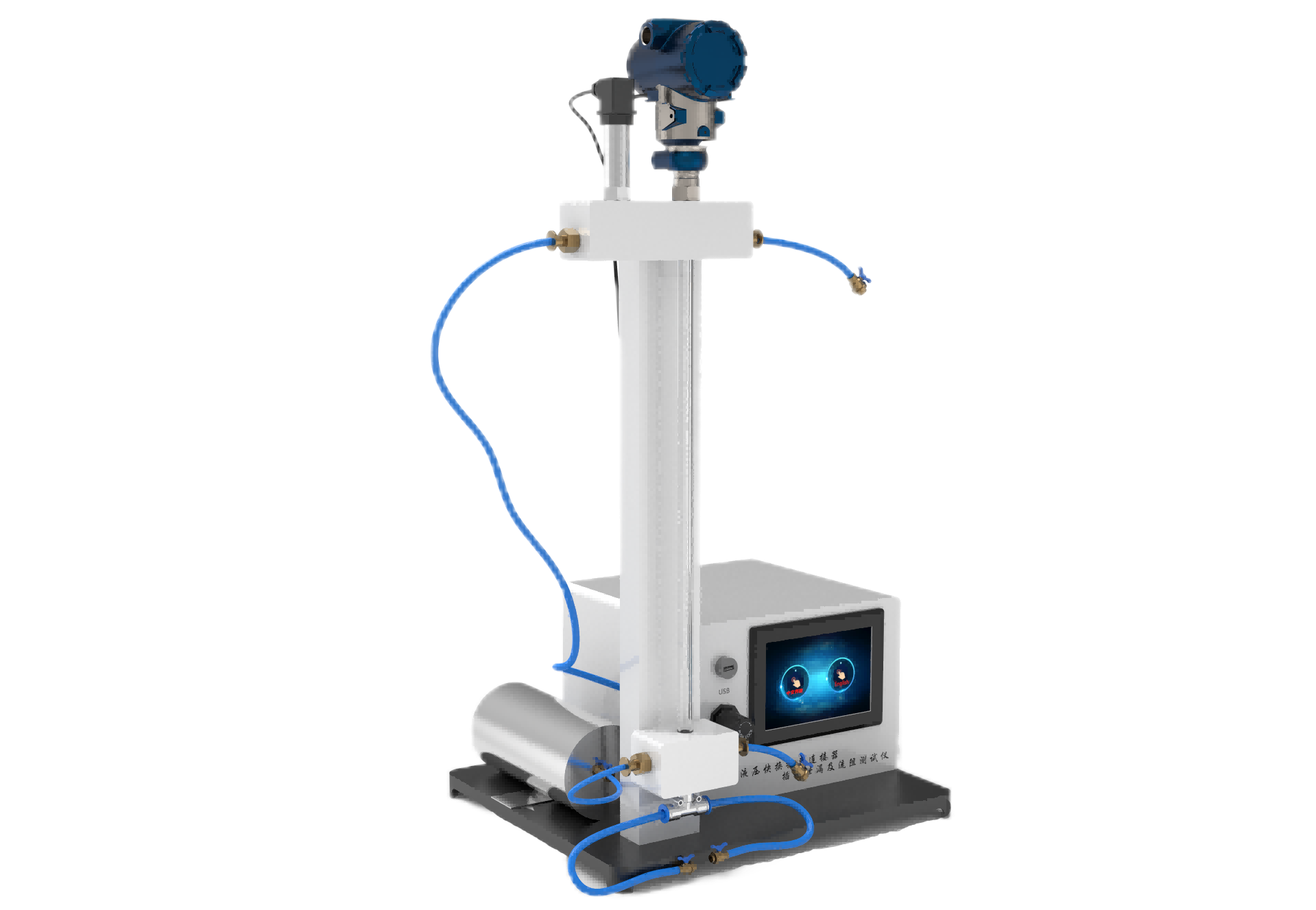

液压快换接头连接器插拔泄漏测试仪
用途：
本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和(或)旋转运动接通和断开管路的接头。测试快速接头的插拔的泄漏量测试。
适用标准
GB/T 5861-2003/IS0 7241-2:2000 液压快换接头试验方法
技术参数：
控制系统：PLC
操作界面：彩色7寸触摸屏，中英文切换 ；
设置：在触摸屏上软件上设置相关测试参数
压力传感器：0~600Kpa 精度：±0.5%FS 1个
液位传感器：0~500mm 精度±0.5%FS 1个
精密调压阀：0~1.0Mpa
蠕动泵有刷电机款30-185ml/min含电源；
储水罐：2L，不锈钢制造；
空气压缩机：25L 0.6Mpa~0.8mpa
测试项目：插拔泄漏测试；
外形尺寸：480*410*900mm

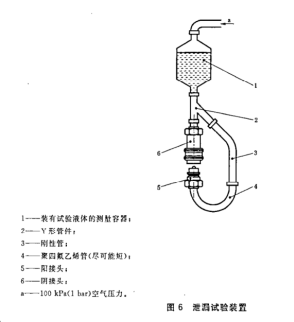

1按图示将接头成装人试验装置中,保持测试的液体压力。记录量筒的液面高度。
2连接和断开接头成。每次断开后使泄漏液体从接头成中排出。每次连接后轻轻敲打接头成以清除其内部全部气泡。
3 重复进行2规定的步骤,直到简液而下降到至少10个刻度。记录量简液面高度。
4用1记录的液面高度减去3记录的液面高度,再除以连接、断开循环次数,即为每次连接、断开循环的泄漏量。
5在试验报告中记录每次连接、断开循环的泄漏量(以ml计)
基本配置
序号 | 名称 | 规格型号 | 数量 | ||
1 | 工控一体机 | CPU: ≥i5 硬盘：≥256G 内存：≥8G Windows 10系统版 屏幕：12寸 测试软件 | 1台 | 国优 | |
2 | PLC | 1个 | 国优 | ||
3 | 压力传感器 | 0~600Kpa 精度：±0.5%FS
| 1个 | 国优 | |
4 | 液位传感器 | 0~500mm输出：0-10V 精度±0.5%FS | 1个 | 国优 | |
5 | 低压精密调压阀 | 0~1.0Mpa | 1个 | SMC | |
6 | 空气压缩机 | 25L 0.6~0.8Mpa | 1个 | 国优 | |
7 | 电磁阀 | AC220V DN10 1.6Mpa | 2 | 国优 | |
8 | 测试工装夹具 | 4套 泄漏4套耐压 | 研发 | ||
9 | 储水罐 | 2L | 1个 | ||
10 | 测试主机 | 1台 |
