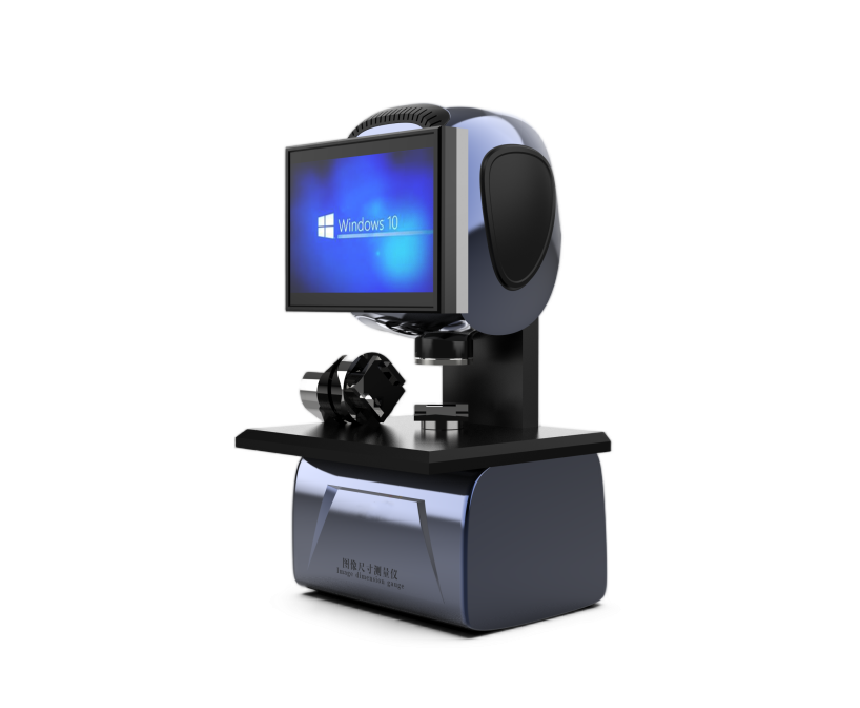

图像尺寸测试仪
简介
图像尺寸测量仪采用高分辨率光学远心镜头，结合高精度图(像分析算法，并融入一键测量原理。只需按下启动腱，仪器即可根据工件的形状自动定位测量对象、匹都模
板、测量评价，报表生成，真正实现一键式快速测量，解决了传统测量仪器的大部分难题
技术参数
控制系统：PLC+Windows ;
操作界面：12寸工控一体机
图像传感器：1” 1200W 黑白相机
受光镜头：双倍率双侧远心光学镜头
显示分辨率：±5μm（可以更换图像传感器至±2μm）
高精度镜头视野范围：18.3mm X 13.7mm
广视野范围：80mm X 60mm
表面光：双环环可升降光源
轮廓光：绿色平行底光（可根据客户实际测试样件配光源）
电源：AC220V / 50HZ 1.0KW
尺寸测试台：650*550*700mm
特点
自动识别减少摆放时间
自动识别位置及方向，真正意义上实现了“放置后仅按一键即可测量”的新功能，大大节省工时提高效率。
多个产品同时测量减少成本
测量对象可任意摆放，多个产品可同时测量，大大节省测量时间，减少用工成本!
数据追溯管理更简单
测量结果自动保存，可按测量日期、产品名称、产品料号等信息搜索，数据追溯管理简单
点击一键，即可制作测量报告
检测报告及统计报告都可通过一键完成制作，无需数据传输及电脑输入等繁琐的过程，支持多种格式。
基本配置
主机 一台
电源线 一根
说明书 一本
合格证 一个
保修卡 一个
铭牌 一个
扳手 一套
