纺织品弯曲性能测定仪-马鞍法

纺织品弯曲性能测定仪-马鞍法

‌纺织品弯曲性能测定仪用于马鞍法：‌

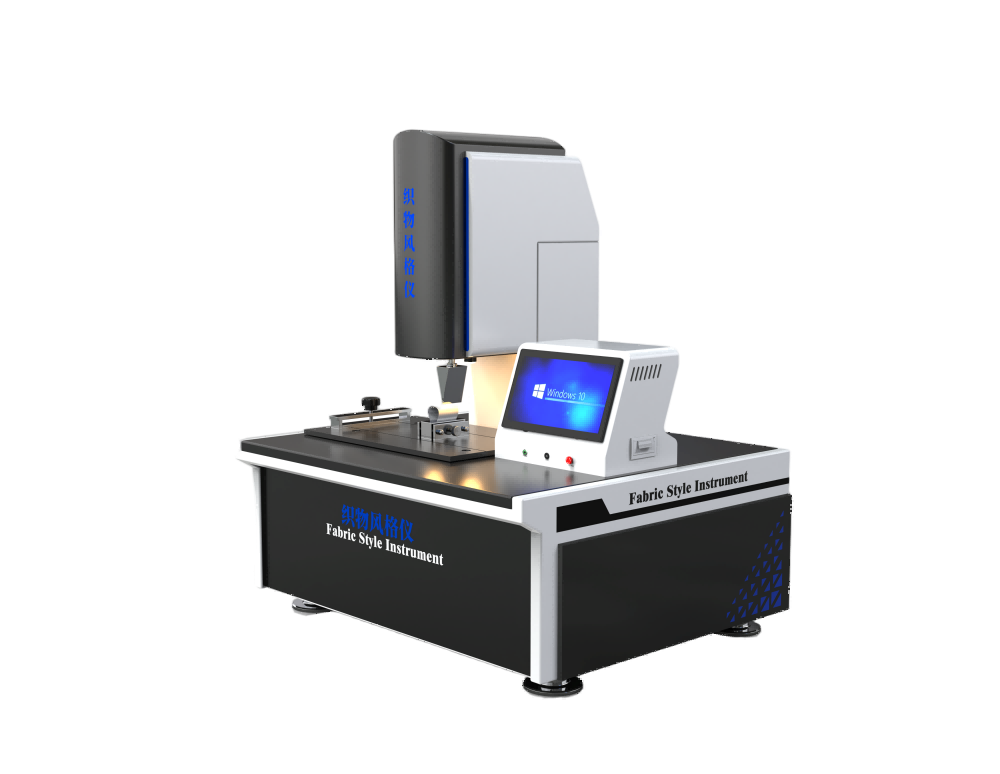

这是一台专门设计用于执行马鞍法测试的设备，其主要组成部分和作用包括：

‌水平试样台/支架：‌ 提供稳固的水平基准面。

‌平行夹持器或梳子：‌ 用于牢固且平行地夹持试样的两端，固定夹持器间的距离L。夹持器间距应是可调的或符合标准规定值。

‌符合标准：‌ 满足国内外纺织产品标准对弯曲性能的要求如ISO 9073-7,GB/T 18318.6-2017等。

技术参数

控制系统：PLC+Windows系统；

操作界面：彩色12寸嵌入式工业电脑，中英文切换；

WiFi连接打印机

‌加载装置：‌‌‌手动放置规定质量的小砝码于试样中心。

‌位移测量系统：‌‌激光位移传感器，、无接触地测量试样中心点相对于基准平面的垂直位移，位移测量误差不过士0.1mm；

夹样器:夹持面应平整无损,无明显松动,握持力良好。两钳口线应高低一致,间距15 mm土0.1 mm,钳口至下侧挡座的距离为5 mm士0.1 mm。夹钳的有效宽度至少为50 mm；

‌数据采集与处理系统计算机/控制器：‌ 接收位移传感器和如果是电机加载力传感器的信号，自动记录负载-位移数据，并根据内置的标准计算公式实时计算并显示弯曲长度C和抗弯刚度

‌环境控制系统：‌ 温湿度控制箱，确保测试在标准温湿度条件下进行如20±2°C, 65±2%RH，因为温湿度对织物弯曲性能影响显著。

‌测试步骤概要：‌

将试样根据标准要求在恒温恒湿环境中调湿平衡。

将试样两端平整地夹入仪器的夹持器中，确保试样平整无扭曲，夹持器间距L符合标准。

如有需要在试样中心施加规定的标准负载如0.2g, 0.5g，具体值由标准规定。

启动位移测量系统或等待稳定后读数，记录试样中心点的凹陷深度δ。

仪器自动计算弯曲长度C和抗弯刚度B。

通常需要测试多个试样经向和纬向，计算平均值。
